Tester diagnoza Ford/ Mazda ELS27

ELS27, cablu USB pentru FORScan pe Ford si Mazda

ELS27 este un cablu de diagnoza USB compatibil cu masinile Ford si Mazda, facut sa lucreze cu programul FORScan instalat pe un laptop cu Windows. Se adreseaza atelierelor si electricienilor auto care primesc des Ford sau Mazda, dar si omului care isi intretine singur masina si vrea sa vada mai mult decat arata un cititor OBD2 obisnuit. E un produs aftermarket, nu un echipament de reprezentanta.

Ce il face util pe Ford e comutarea automata intre cele doua retele CAN ale masinii, HS-CAN si MS-CAN. Cablul se conecteaza in conectorul OBD, iar FORScan ajunge la modulele de pe ambele retele fara sa muti vreun comutator.

• Laptop: da, cu Windows si port USB; poti comanda de la noi si un laptop pregatit pentru diagnoza.
• Program: FORScan pentru Windows; merge si cu ELMconfig sau FoCCCus.
• Legatura: doar pe cablu USB, fara WiFi sau Bluetooth.
• Licenta FORScan: Standard pentru erori si date live; Extended, cumparata separat, pentru AsBuilt si chei PATS.

De ce conteaza HS-CAN si MS-CAN

Pe Ford, motorul, cutia de viteze si ABS-ul vorbesc pe HS-CAN. Pe MS-CAN stau multe dintre modulele de confort si de caroserie, legate pe alti pini ai conectorului OBD. Un adaptor OBD2 care nu stie MS-CAN vede doar prima retea, iar modulele de pe a doua nu apar deloc in scanare.

In ELS27, un microcontroler alege reteaua de care e nevoie in timpul comunicatiei. Asa, intr-o singura sesiune FORScan citeste modulele ambelor retele.

Ce faci cu el prin FORScan

Functiile depind de masina si de sistemele cu care e echipata. Cele de baza:

• Coduri de eroare: le citesti si le stergi din toate modulele la care ajunge programul, de exemplu motor (PCM), cutie (TCM), ABS, airbag (RCM), directie (PSCM), caroserie (BCM), bord (IPC) si clima (HVAC). Cand vezi erorile tuturor modulelor pe acelasi ecran, e mai usor sa gasesti o cauza comuna.
• Date live: urmaresti valorile trimise de module, cum sunt turatia si temperatura lichidului de racire, ca sa legi o abatere de regimul in care apare.

Si cele avansate, pe care un cititor simplu nu le are:

• Teste: FORScan comanda componentele pentru care modulul are procedura de test, ca sa vezi daca raspund cum trebuie.
• Proceduri de service: regenerarea filtrului de particule, resetarea indicatorului de revizie si calibrarea senzorului care masoara unghiul volanului, prin care modulul primeste pozitia de referinta, dupa model.
• AsBuilt: configurezi parametrii unui modul dupa echiparea masinii, si dupa ce l-ai inlocuit.
• PATS: programarea cheilor, de exemplu o cheie de rezerva adaugata, acolo unde sistemul o permite.

Pentru AsBuilt si PATS iti trebuie licenta Extended a programului FORScan. Pentru erori si valori live e suficienta varianta Standard. Reprogramarea completa a modulelor ramane treaba echipamentelor de reprezentanta.

Pe ce masini lucreaza

FORScan acopera Mazda din anii de model 1996-2022, iar Ford, Lincoln si Mercury intre 1996 si 2024; la Mazda merge pana la a sasea generatie inclusiv. Ce functii gasesti pe o masina anume depinde de modulele si procedurile implementate pentru modelul respectiv.

Pe langa cele doua retele CAN, cablul stie si protocoalele Ford de dinainte de CAN (J1850 SCP si ISO 9141), deci ajungi si la sistemele generatiilor mai vechi.

Daca programezi module care cer tensiune FEPS, uita-te la Vgate vLinker FS USB. Scoate cei 18 V de FEPS la comanda din FORScan, schimba si el singur reteaua CAN, lucreaza pe 12 V si pe 24 V si isi reduce singur consumul din bateria masinii.

Ce primesti in cutie

• interfata ELS27, cu firul USB si conectorul OBD2 montate fix

Date tehnice

• Cip FTDI original pentru conversia USB-serial
• Retele CAN: HS-CAN si MS-CAN, alese automat
• Protocoale mai vechi: SCP (J1850), ISO 9141
• Spre laptop: cablu USB fix, cu conector tip A
• Spre masina: conector OBD2 de 16 pini, alimentare de 12 V din masina

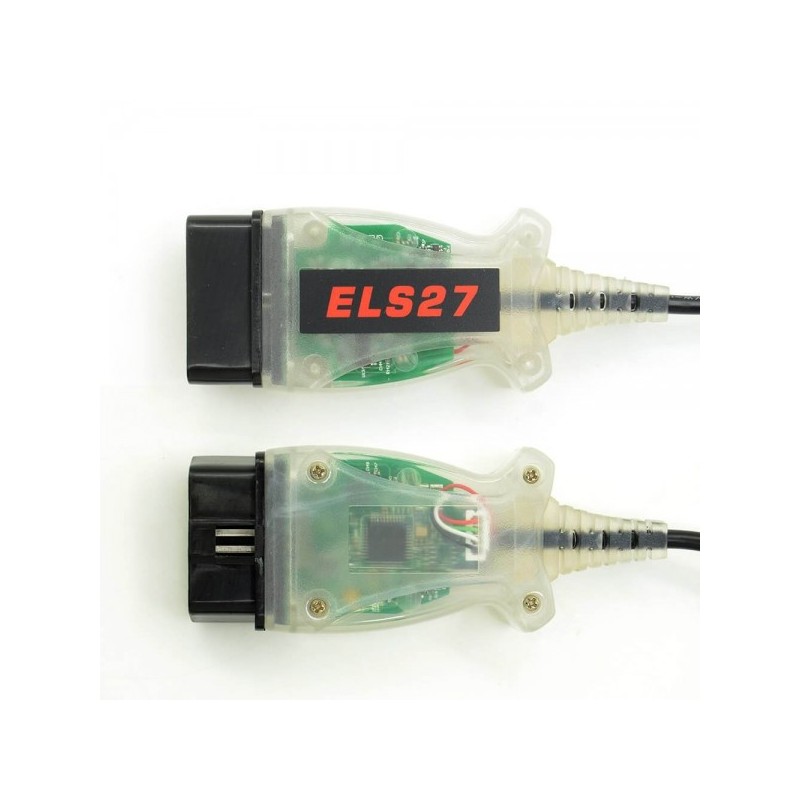

• Carcasa transparenta, cu placa electronica la vedere

Laptopurile pregatite pentru diagnoza sunt in categoria de laptopuri. Magazinul testere-auto.ro a pornit in toamna lui 2014.

Intrebari de la clienti

Trebuie sa schimb manual intre HS-CAN si MS-CAN?

Nu. Cablul face asta singur, cat timp FORScan comunica cu modulele.

Il pot folosi pe Mazda?

Da. FORScan acopera Mazda din 1996 pana in 2022, inclusiv a sasea generatie.

Programeaza chei?

Da, prin PATS din FORScan pentru Windows, pe sistemele acceptate, cu licenta Extended activa in program.

Merge cu telefonul?

Nu. Lucreaza doar pe fir USB, cu FORScan instalat pe un laptop cu Windows.

Daca nu stii ce cablu sau adaptor pentru FORScan iti trebuie, spune-ne ce faci mai mult pe masinile astea: diagnoza, configurari sau programari. Iti spunem ce sa iei.
